紡織除塵設備
更新：2022-8-25 22:16:57??????點擊：

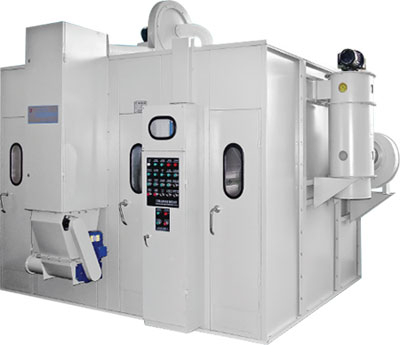

產品介紹
該產品是在原多筒式除塵機組基礎上開發的新一代除塵機組，于2002年開始經過近一年的努力，成功開發出SYZH型系列錐環除塵機組，并于2003年6月開始投入生產，錐環形除塵機組第一級為圓盤預過濾器，用于分離收集纖維性雜質；第二級為錐環形除塵器，對已經過濾處理的空氣進行精過濾。該產品特點在于結構更加合理，傳動機構簡便高效?？蓪崿F(xiàn)正壓或負壓運行。
|
|
規格尺寸
|
型號規格
|
SYZH-Z-20
|
SYZH-Z-30
|
SYZH-Z-41
|
|
第一級（Ⅰ）
|
圓盤濾網
|
盤徑
|
θ1760
|
θ2080
|
θ2400
|
過濾面積F1
(mm)
|
2.43
|
3.40
|
4.52
|
濾網
（目／英寸）
|
60～80～120(不銹鋼絲網｝
|
|
箱體尺寸
|
長度
|
L1(mm)
|
1020
|
|
寬度
|
B(mm)
|
1980
|
2300
|
2620
|
|
高度
|
H1(mm)
|
2060
|
2380
|
2700
|
|
裝即功率(KW)
|
3.9
|
|
第二級（Ⅱ）
|
圓籠濾筒
|
最大直徑θ(mm)
|
1860
|
2180
|
2500
|
|
過濾面積F2(mm)
|
22.1
|
32.87
|
45.35
|
|
濾料
|
JM2或JM5（阻然長毛絨）
|
|
箱體尺寸
|
長度
|
L2(mm)
|
1700
|
|
寬度
|
B(mm)
|
1980
|
2300
|
2620
|
|
高度
|
H2(mm)
|
2060
|
2380
|
2700
|
|
裝機功率（KW)
|
4.0
|
機組
（Ⅲ）
|
最大形尺寸
|
長度
|
L2(mm)
|
3350+650（輔機）
|
|
寬度
|
B(mm)
|
1980+450
(輔機）
|
2300+450
（輔機）
|
2620+450（輔機）
|
|
高度
|
H2(mm)
|
2060+850
(輔機）
|
2380+850
（輔機）
|
2700+850（輔機）
|
|
裝機功率(KW)
|
7.9
|
性能參數
|
型號規格
|
處理風量×104m3/h
|
過濾阻力
|
除塵效果
|
|
除塵系統
|
回風過濾
|
|
廢棉
|
粗號棉
|
中號棉
|
細號棉
|
化纖棉
|
|
SYZH-Z-20
|
1.32-1.93
|
1.72-2.42
|
2.12-2.73
|
2.46-3.14
|
3.01-3.50
|
3.28-4.11
|
≤200pa
|
≥99%
|
|
SYZH-Z-30
|
1.82-2.31
|
2.50-3.38
|
3.13-4.02
|
3.53-4.46
|
4.26-5.09
|
4.73-5.82
|
|
SYZH-Z-41
|
2.55-3.38
|
3.25-4.56
|
3.92-5.17
|
4.68-5.96
|
5.23-6.84
|
6.24-7.42
|
|
|
濾體根據流體力學原理，采用了錐形環套筒方式，使之過濾面積大，系統阻力小，集塵吸嘴采用了錐形體、條縫口替換吸技術，降低了風機電耗。產品結構新穎、運行可靠、濾料更換方便、快捷，可廣泛運用于棉、毛、麻、化纖、造紙、煙草等輕、紡工業的除塵、空調系統。
|
|
|
|
|

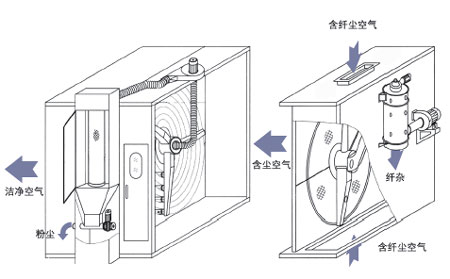

機組示意圖
|
|
濾料配置
|
應用條件
|
紡織號（支）數
|
第一級濾網不銹鋼絲網（目／英寸）
|
第二級濾料阻燃長毛絨
|
濾后空氣含塵濃度
（mg/m3）
|
|
廢棉
|
－58tex(-10s)
|
120
|
JM2.JM5
|
≤2.0
|
|
粗號紗
|
≥36tex(≤16s)
|
100～120
|
JM2.JM5
|
≤1.5
|
|
中號紗
|
28tex(21s)
|
100
|
JM2.JM5
|
≤0.9
|
|
細號紗
|
≤18tex(≥32s)
|
80～100
|
JM2.JM5
|
<
0.9
|
|
化纖紗
|
／
|
80
|
JM2.JM5
|
<
0.9
|
|
空調回風
|
／
|
60
～80
|
JM1.JM2
|
< 0.9
|

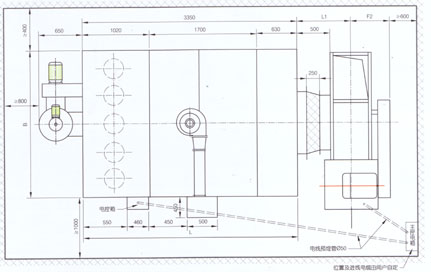

機組安裝尺寸圖
|
機組規格
|
機組長度L
|
機組寬度B
|
一級高度H1
|
二級高度H2
|
|
SYZH-Z-20
|
3350
（含后方箱）
|
1980+450
|
2060
|
2060+850
|
|
SYZH-Z-30
|
2300+450
|
2380
|
2380+850
|
|
SYZH-Z-41
|
2620+450
|
2700
|
2700+850
|
|
|
|
機組安裝尺寸圖
|
|
|
